System nawadniania kropelkowego do tunelu i szklarni zapewnia roślinom częste dostarczanie wody do strefy korzeniowej. Ogranicza parowanie, rozwój chwastów oraz ryzyko chorób grzybowych, równocześnie oszczędzając wodę. Możliwość zastosowania dozownika nawozu ułatwia precyzyjne odżywianie upraw. To praktyczne rozwiązanie dla warzyw, ziół, kwiatów i roślin owocowych.
Nawadnianie tunelu foliowego i szklarni wymaga precyzyjnego dozowania wody, ponieważ pod osłonami podłoże wysycha nierównomiernie, a opady nie uzupełniają wilgotności strefy korzeniowej. Instalacja kroplowa daje efekt przy uprawie pomidorów, ogórków, papryki, truskawek, ziół i roślin ozdobnych. Szczególnego znaczenia nabiera filtracja, gdy źródłem jest studnia, zbiornik na deszczówkę albo otwarty zbiornik retencyjny. Zanieczyszczenia mechaniczne mogą zablokować emiter, zmniejszyć wydatek linii i doprowadzić do przesuszenia części zagonu. Prawidłowo zaprojektowany system łączy filtr, reduktor ciśnienia, przewody rozprowadzające oraz taśmy lub przewody kroplujące.
Filtracja i stabilizacja ciśnienia w instalacji
Skuteczność nawadniania zależy od czystości wody i równomiernego ciśnienia na całej długości linii. Podstawowym zabezpieczeniem jest filtr siatkowy albo dyskowy. Filtr siatkowy zatrzymuje piasek, rdzę i większe cząstki, jednak model dyskowy dokładniej wychwytuje drobiny organiczne oraz zawiesinę. Przy wodzie ze stawu przydatny bywa dodatkowy filtr wstępny, ograniczający ilość glonów i resztek roślinnych. Za filtrem montuje się zawór odcinający, manometr i reduktor ciśnienia. Zbyt wysokie ciśnienie może rozszczelniać połączenia oraz powodować nierównomierny wypływ z kroplowników. Zbyt niskie nie zapewni właściwego przepływu w odległych częściach tunelu.
Dobór parametrów powinien uwzględniać długość przewodów, liczbę sekcji, rozstaw emiterów i wydajność pompy.
Elementy układu obejmują:
- filtr siatkowy lub dyskowy dobrany do jakości wody,
- reduktor ciśnienia z manometrem,
- przewód główny doprowadzający wodę do zagonów,
- taśmy kroplujące albo przewody z kompensacją ciśnienia,
- zawory sekcyjne, zaślepki i elementy przepłukiwania.
Dobór linii kroplującej do uprawy
Taśmy jednoroczne są lekkie, ekonomiczne i wygodne przy sezonowych warzywach.

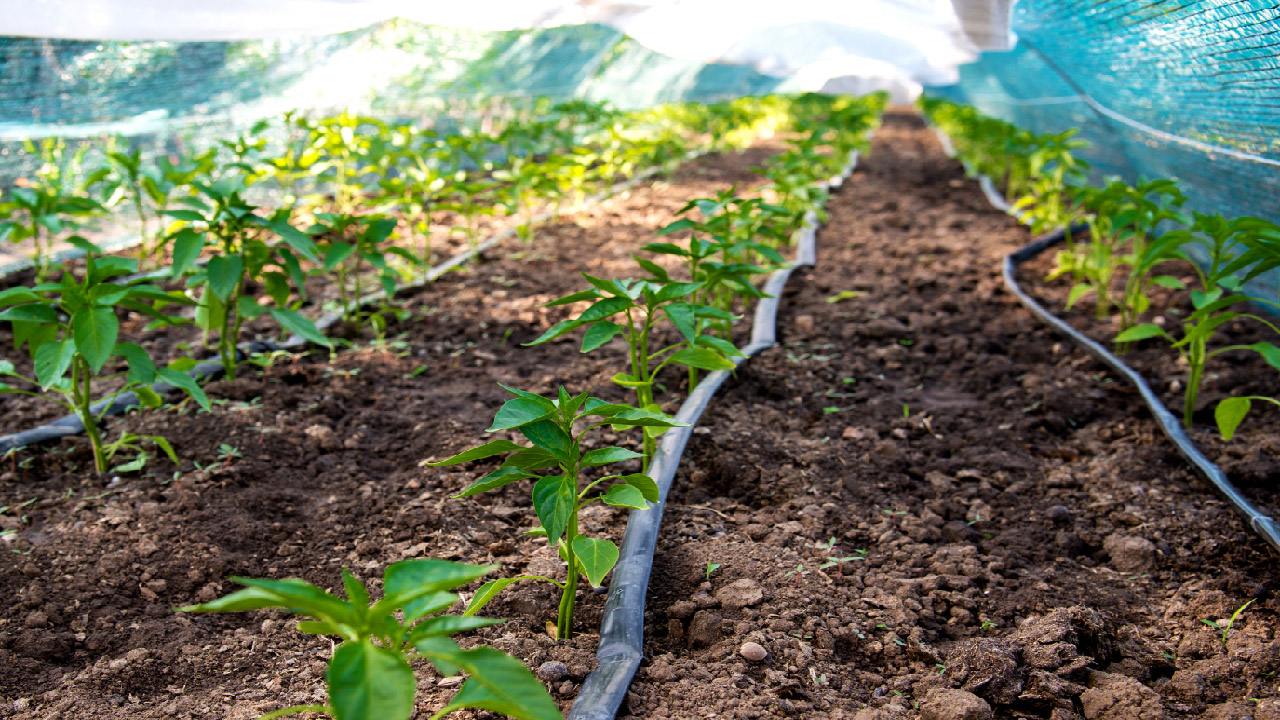

Przewody wielosezonowe mają grubszą ściankę, większą odporność na promieniowanie UV oraz możliwość czyszczenia i ponownego użycia. Dla roślin sadzonych gęsto stosuje się mniejszy rozstaw emiterów, jednak przy pomidorach lub papryce można dobrać kroplowniki rozmieszczone co 30-40 cm.
| Element | Zastosowanie | Zaleta | Ograniczenie |
|---|---|---|---|
| Filtr siatkowy | Woda z wodociągu lub studni | Prosta obsługa | Mniejsza dokładność filtracji |
| Filtr dyskowy | Woda z ujęcia otwartego | Prawidłowe zatrzymywanie drobin | Wyższy koszt |
| Taśma kroplująca | Uprawy sezonowe | Niska cena i łatwy montaż | Krótsza żywotność |
| Przewód kroplujący | Uprawy wieloletnie | Trwałość i stabilny przepływ | Większy wydatek początkowy |
Filtr należy często płukać, a wkład kontrolować przed rozpoczęciem podlewania i po okresach intensywnej pracy. Linie powinny mieć możliwość końcowego przepłukania, ponieważ osad gromadzący się w przewodach stopniowo ogranicza przepływ. Automatyczny sterownik może uruchamiać sekcje o określonych porach, lecz dawkę trzeba korygować według wilgotności podłoża, fazy rozwoju roślin i temperatury w szklarni. Nawożenie przez fertygację wymaga filtra odpornego na stosowane preparaty oraz dokładnego przepłukania instalacji po podaniu pożywki.
Układ hydrauliczny i dawkowanie wody

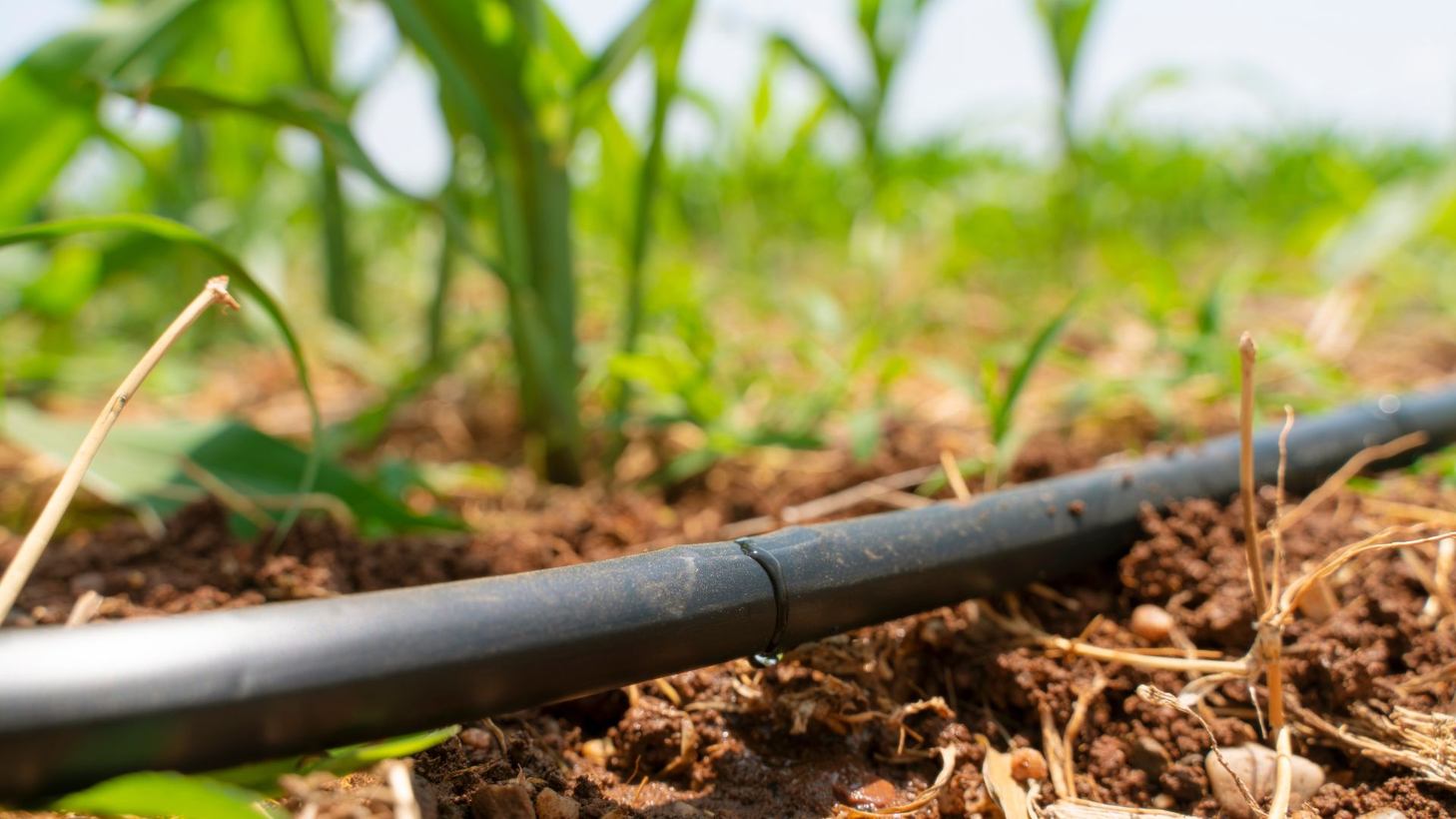

System nawadniania kropelkowego w tunelu foliowym lub szklarni tworzą: ujęcie wody, pompa, filtr, zawór główny, reduktor ciśnienia, przewody magistralne, linie kroplujące oraz elementy sterujące. Woda ze zbiornika albo instalacji wodociągowej przepływa najpierw przez filtr siatkowy lub dyskowy, który zatrzymuje piasek, osady i cząstki mogące zatkać emitery. Następnie reduktor stabilizuje ciśnienie, ponieważ jego zbyt wysoka wartość może uszkadzać przewody, a zbyt niska powoduje nierównomierne podlewanie. Od magistrali odchodzą przewody rozdzielcze, do których podłącza się taśmy lub rury kroplujące. Emitery umieszczone w stałych odstępach dostarczają wodę w strefę korzeniową. Precyzja dozowania ogranicza straty przez parowanie i pozwala utrzymać wilgotność podłoża bez zalewania całej powierzchni uprawy. W instalacjach z nawożeniem stosuje się dozownik Venturiego, pompę dozującą albo zbiornik nawozowy. Po każdym cyklu fertygacji przewody należy przepłukać czystą wodą.
Jak dobrać linie kroplujące do uprawy?

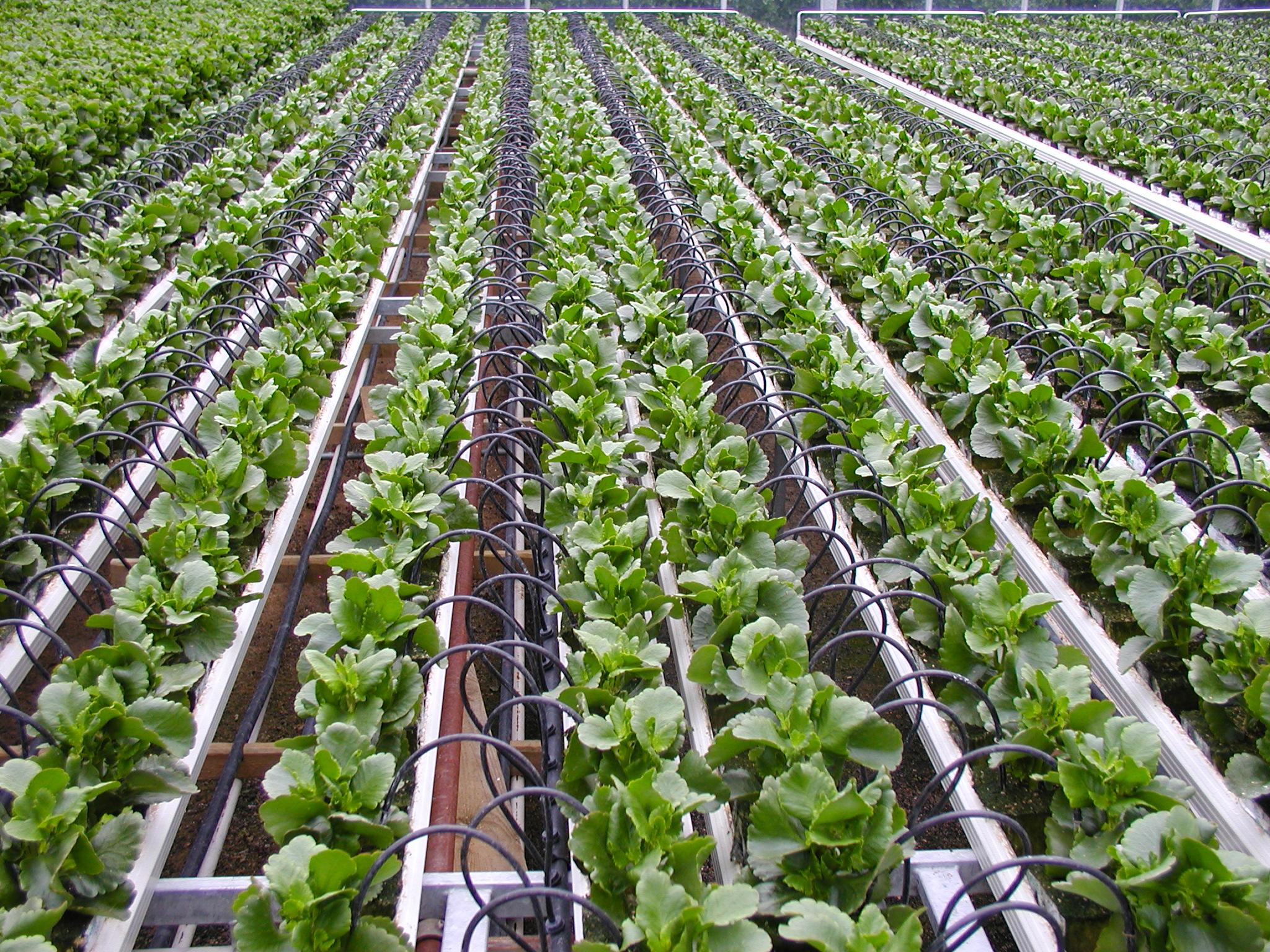

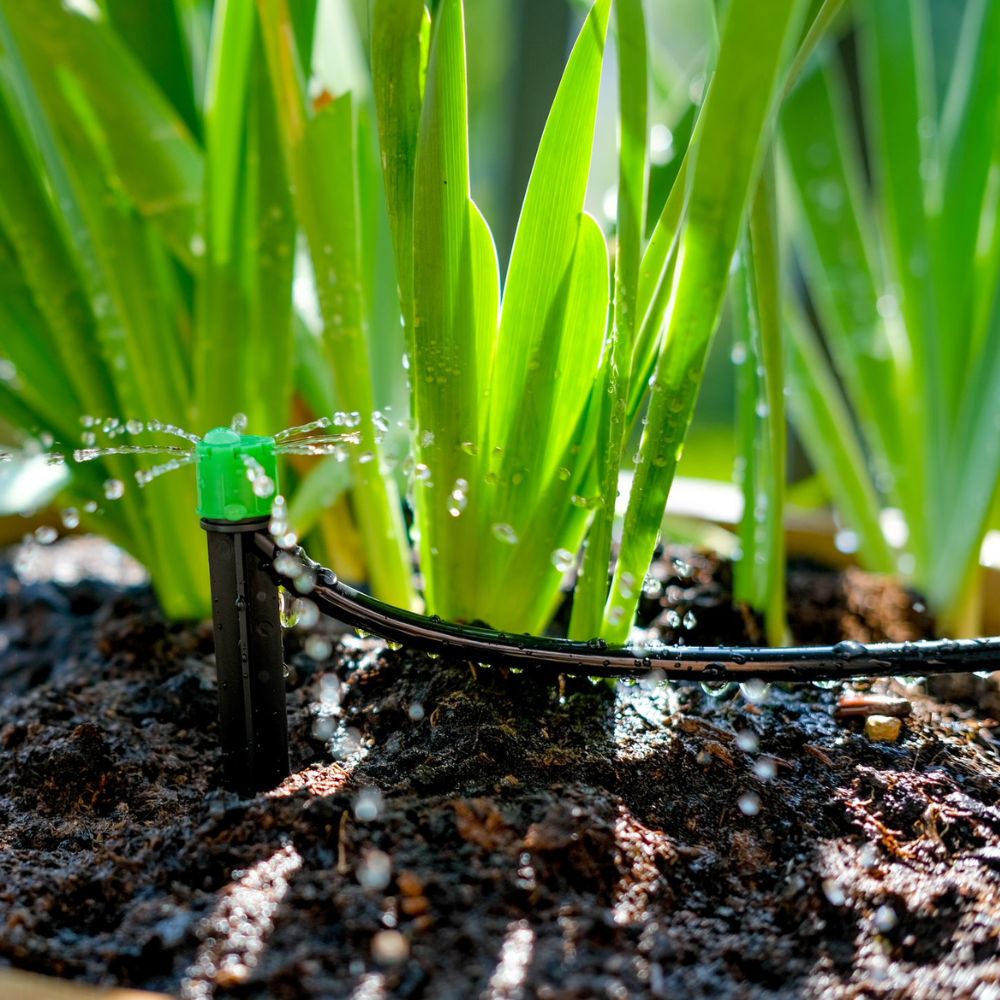

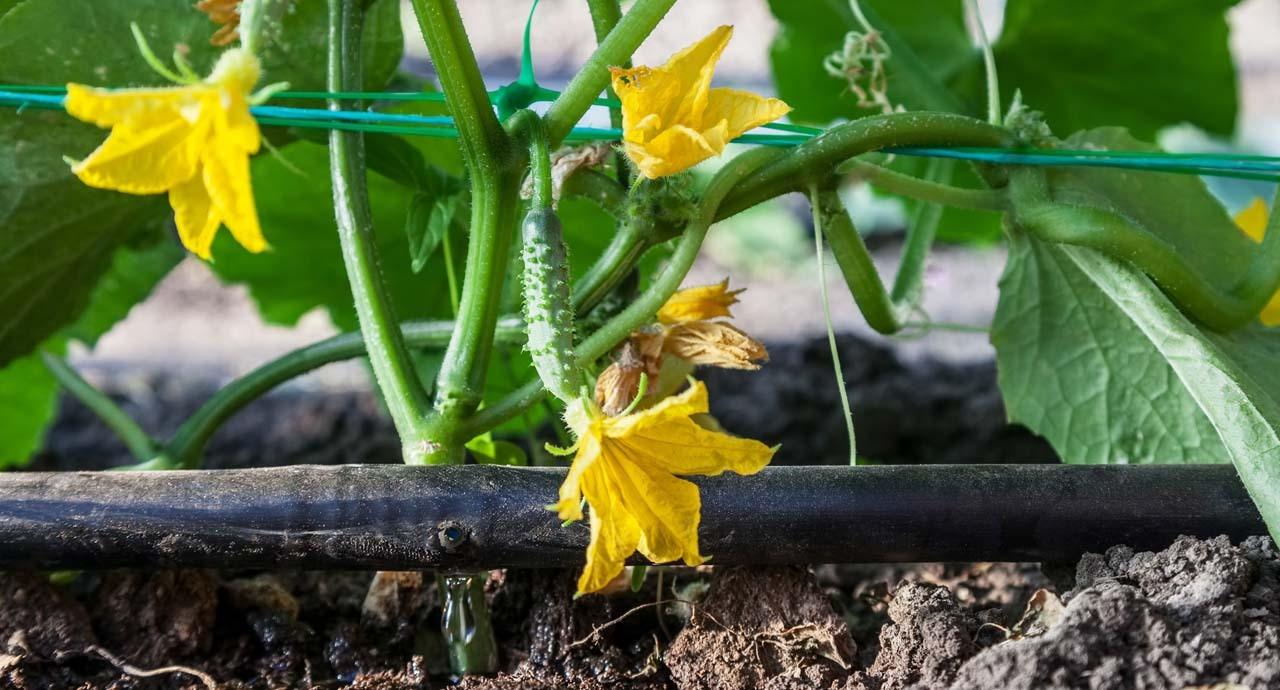

Rozstaw emiterów dopasowuje się do odległości między roślinami i rodzaju podłoża. Dla warzyw sadzonych gęsto sprawdzają się linie z kroplownikami rozmieszczonymi co 20-30 cm, jednak przy pomidorach, ogórkach lub papryce stosuje się często większe odstępy. Podłoża piaszczyste wymagają częstszego podlewania małymi dawkami, a cięższe zatrzymują wodę dłużej. W szklarni z matami uprawowymi kroplownik powinien znajdować się przy bryle korzeniowej.
Sterowanie cyklem nawadniania w tunelu i szklarni

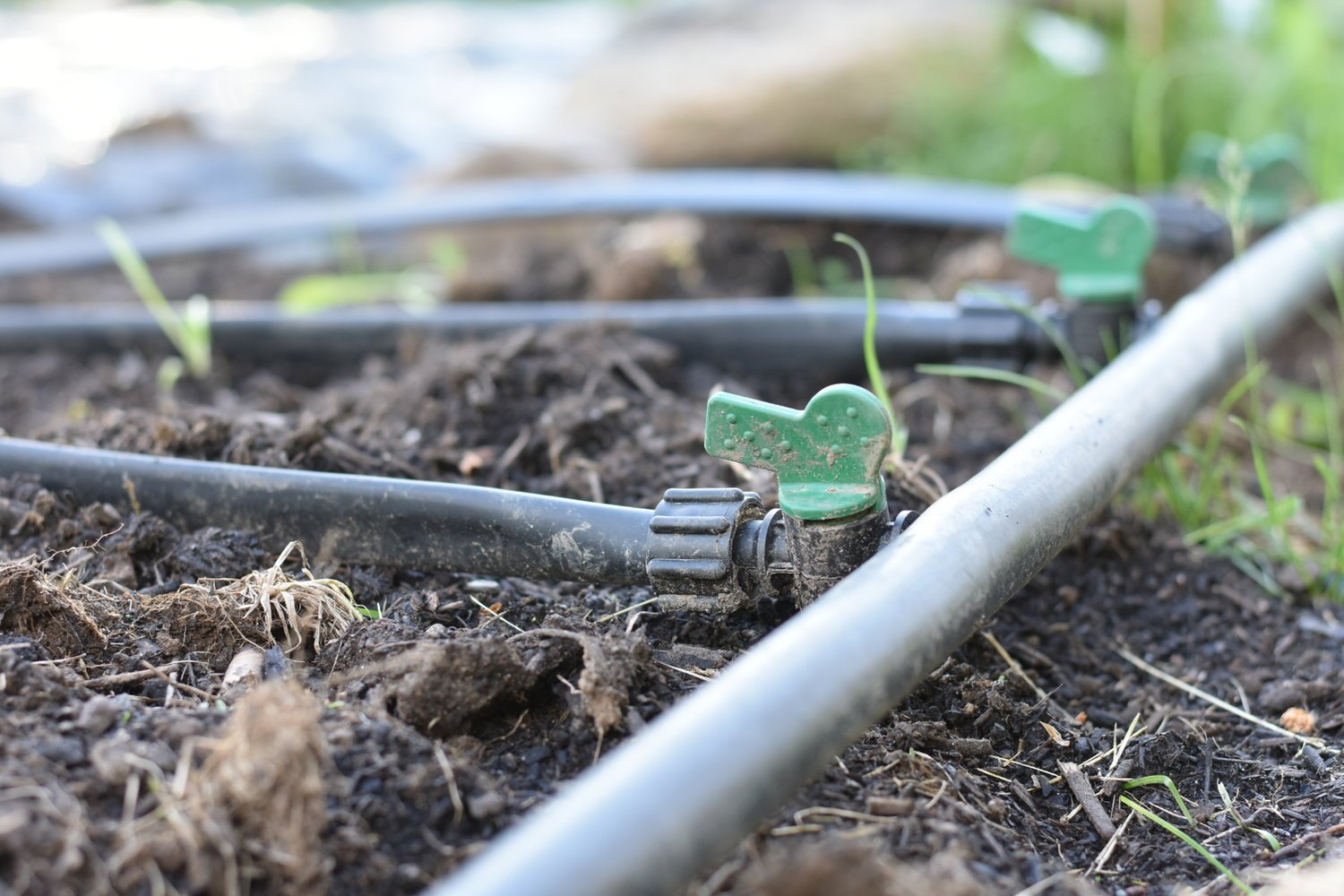

Najprostszy układ obsługuje się ręcznie za pomocą zaworów sekcyjnych.
W większych obiektach stosuje się sterownik czasowy, elektrozawory oraz czujniki wilgotności podłoża, promieniowania i temperatury. Sterownik uruchamia pompę lub otwiera zawór o określonej porze, a czas pracy wyznacza objętość wody dostarczanej roślinom. Przy wysokim nasłonecznieniu zapotrzebowanie rośnie, dlatego stały, dobowy harmonogram często jest mniej skuteczny niż sterowanie zależne od warunków mikroklimatycznych.
Instalację dzieli się na sekcje według gatunku, fazy rozwoju albo rodzaju podłoża. Każda sekcja powinna mieć zawór odcinający i możliwość pomiaru ciśnienia. Na końcach linii montuje się zawory przepłukujące. Kontrola odpływu z mat lub donic pozwala ocenić, czy bryła korzeniowa została równomiernie zwilżona; nadmierny przelew świadczy o zbyt dużej dawce, jednak jego brak może oznaczać niedostateczne nawodnienie lub zatkanie kroplowników.
W szklarni zamkniętej należy przemyśleć wilgotność powietrza, ponieważ nadmierne podlewanie sprzyja kondensacji i chorobom grzybowym. Skuteczna filtracja w instalacji kroplowej chroni emitery przed osadami mineralnymi, glonami i zawiesiną organiczną.
Dobór filtrów do jakości wody w nawadnianiu kroplowym
Rodzaj filtra powinien wynikać ze źródła wody oraz konstrukcji kroplowników.
Woda ze studni często zawiera piasek, muł, żelazo i mangan, jednak zbiorniki retencyjne sprzyjają rozwojowi glonów oraz gromadzeniu materii organicznej. W instalacjach szklarniowych najczęściej stosuje się filtry siatkowe lub dyskowe, a przy silnym zanieczyszczeniu mechanicznym także filtr wstępny hydrocyklonowy.
- filtr hydrocyklonowy do oddzielania piasku ze studni,
- filtr dyskowy o dokładności około 120 mesh do ochrony taśm i linii kroplujących,
- filtr siatkowy na końcu sekcji, zabezpieczający wrażliwe emitery przed drobną zawiesiną.
Dobór przepustowości wymaga uwzględnienia maksymalnego przepływu wszystkich równocześnie pracujących sekcji. Zbyt mały filtr powoduje duży spadek ciśnienia, nierównomierne podlewanie i częste płukanie. Manometry zamontowane przed i za filtrem pozwalają ocenić stopień jego zabrudzenia. Różnica ciśnień przekraczająca wartość zalecaną przez producenta oznacza konieczność czyszczenia.
Samo płukanie mechaniczne nie usuwa osadów żelazowych, glonów ani biofilmu. Przy takiej wodzie potrzebne są okresowe zabiegi chemiczne, na przykład zakwaszanie lub dezynfekcja środkiem dopuszczonym do instalacji nawadniających. Przed zastosowaniem preparatu należy sprawdzić jego zgodność z przewodami, uszczelkami i nawozami. Regularna analiza wody określa także ryzyko wytrącania węglanów wapnia, które mogą zablokować kroplowniki. Filtr systemu nawadniania kropelkowego zatrzymuje piasek, muł, rdzę, glony i resztki nawozów, zanim zanieczyszczenia dotrą do emiterów. Jego zabrudzenie objawia się spadkiem ciśnienia za filtrem, nierównomiernym podlewaniem oraz słabszym przepływem w końcowych odcinkach linii kroplujących.
Przed demontażem należy zamknąć dopływ wody i zredukować ciśnienie przez otwarcie zaworu spustowego.
Jak czyścić filtr systemu nawadniania kropelkowego w tunelu i szklarni przy spadku ciśnienia?
Obudowę filtra odkręca się zgodnie z kierunkiem wskazanym przez producenta.
W filtrach siatkowych wyjmuje się wkład, jednak w modelach dyskowych rozsuwa pakiet karbowanych pierścieni. Zabrudzenia usuwa się najpierw silnym strumieniem czystej wody, kierowanym od strony czystszej do brudniejszej, aby nie wciskać osadu głębiej w materiał filtracyjny. Miękka szczotka pomaga usunąć zaschnięty biofilm, lecz nie należy stosować drucianych szczotek ani ostrych narzędzi.
Nie wolno czyścić wkładu pod wysokim ciśnieniem, jeśli producent nie dopuszcza takiej metody. Zbyt mocny strumień może rozciągnąć siatkę, uszkodzić pierścienie albo powiększyć mikropęknięcia niewidoczne gołym okiem. Wkład z osadem mineralnym można zanurzyć w roztworze kwasku cytrynowego lub preparacie zalecanym do instalacji nawadniających. Po takim zabiegu trzeba go dokładnie wypłukać, aby resztki środka nie trafiły do podłoża i strefy korzeniowej.
Jak sprawdzić filtr i instalację po myciu?
Przed ponownym montażem kontroluje się uszczelkę, gwint, siatkę oraz gniazdo filtra. Uszczelkę należy oczyścić i lekko zwilżyć wodą; smary ropopochodne mogą ją uszkodzić. Po złożeniu system uruchamia się powoli, sprawdzając szczelność oraz wskazania manometrów przed i za filtrem. Różnica ciśnień szybko pokaże, czy wkład został prawidłowo oczyszczony.
Dla filtra samopłuczącego otwiera się zawór spustowy na czas określony w instrukcji, najczęściej do momentu wypływu klarownej wody. Samo płukanie nie usuwa jednak trwałego osadu z dysz i elementów wewnętrznych, dlatego okresowo potrzebny jest demontaż.
To podstawowy etap, gdy czyści się filtr systemu nawadniania kropelkowego w tunelu i szklarni.
