Fontanna solarna działa dzięki panelowi fotowoltaicznemu, który zamienia światło słoneczne na energię zasilającą pompkę obiegową. Woda jest zasysana ze zbiornika i tłoczona do dyszy, tworząc efektowną kaskadę bez podłączenia do sieci elektrycznej. Jej wydajność zależy od nasłonecznienia, mocy panelu oraz pojemności pompki. W pełnym słońcu ekologiczna fontanna pracuje najlepiej i niemal bezkosztowo.
Fontanna solarna działa dzięki bezpośredniemu wykorzystaniu energii promieniowania słonecznego do zasilania niewielkiej pompy wodnej. Jest przeznaczona przede wszystkim do oczek ogrodowych, zbiorników dekoracyjnych, donic tarasowych oraz niewielkich instalacji bez dostępu do sieci elektrycznej.
Zestaw najczęściej tworzą: moduł fotowoltaiczny, pompa zanurzeniowa, przewód elektryczny, dysza i element filtrujący. Po oświetleniu panel wytwarza prąd stały, który zasila silnik pompy. Ta pobiera wodę ze zbiornika i tłoczy ją ku górze, a następnie woda opada z powrotem do tego samego naczynia. Natężenie strumienia zależy od nasłonecznienia, mocy modułu i wysokości podnoszenia.
Panel fotowoltaiczny i pompa w jednym układzie
Panel solarny składa się z ogniw fotowoltaicznych przekształcających światło w energię elektryczną.
Nie magazynuje jej samodzielnie, dlatego podstawowy model fontanny pracuje najwydajniej w pełnym słońcu. Przy zachmurzonym niebie napięcie oraz natężenie prądu spadają, co ogranicza obroty silnika i wysokość strumienia. Niektóre urządzenia mają akumulator, który stabilizuje pracę po chwilowym zasłonięciu panelu lub po zmroku. Pompa jest najczęściej bezszczotkową pompą DC z wirnikiem zanurzonym w wodzie.

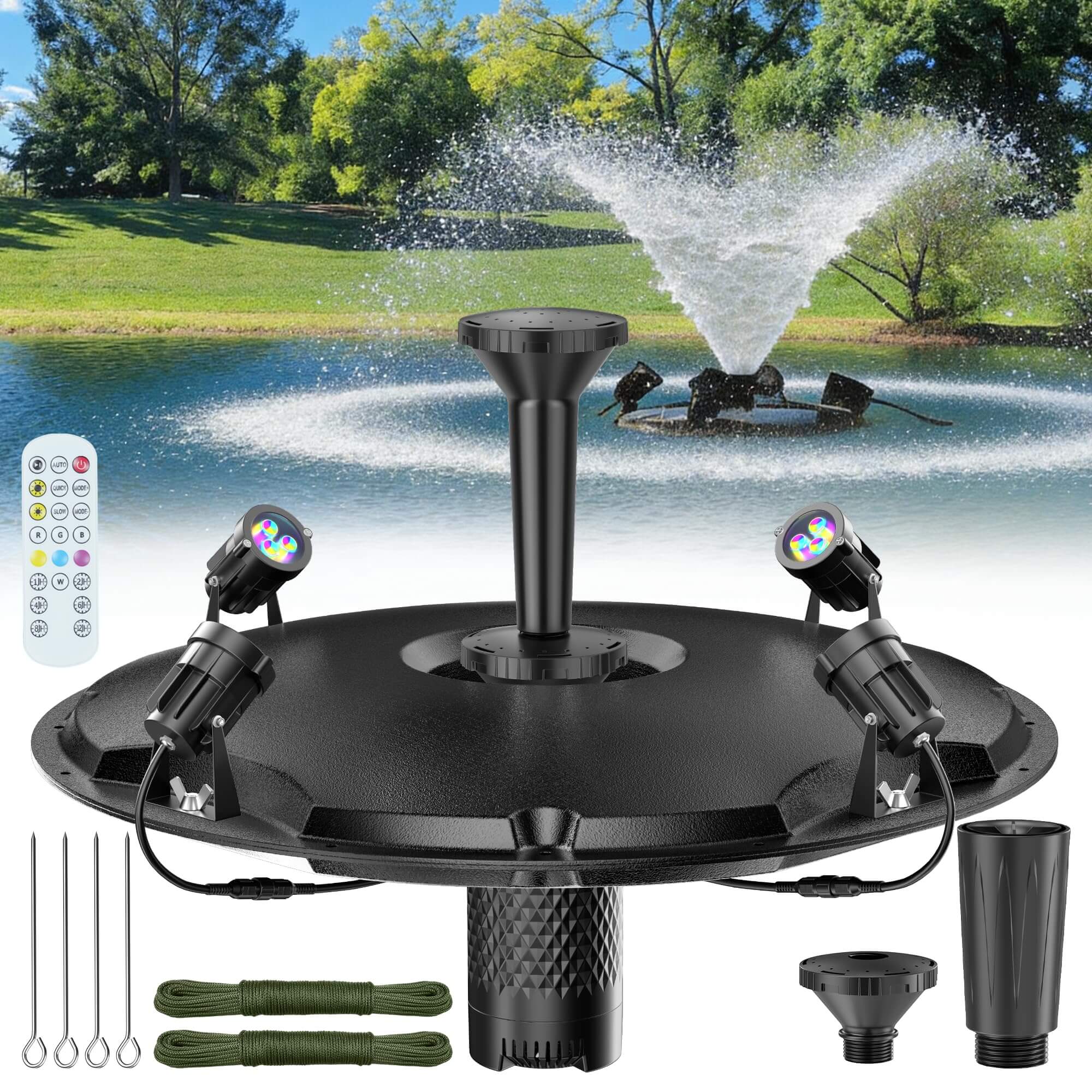

Silnik obraca wirnik, a jego łopatki zwiększają ciśnienie cieczy i kierują ją do króćca wylotowego. Do króćca podłącza się rurkę oraz wymienną dyszę formującą kaskadę, kopułę albo pojedynczy strumień.
Parametry pompy powinny odpowiadać zbiornikowi:
Najważniejsze elementy wpływające na działanie fontanny:
- moc panelu fotowoltaicznego,
- wydajność pompy wyrażona w litrach na godzinę,
- maksymalna wysokość podnoszenia wody,
- średnica i rodzaj dyszy,
- pojemność oraz głębokość zbiornika.
Obieg wody i warunki prawidłowej pracy
Fontanna solarna pracuje w obiegu zamkniętym. Pompa zasysa wodę przez kratkę lub gąbkę filtracyjną, tłoczy ją przewodem do dyszy, a rozproszona ciecz wraca do misy albo oczka. Nie jest potrzebne stałe przyłącze wodociągowe, ponieważ ubytek wynika głównie z parowania i rozprysku. Poziom cieczy musi jednak zakrywać pompę; praca na sucho prowadzi do przegrzania silnika i zużycia uszczelnień.

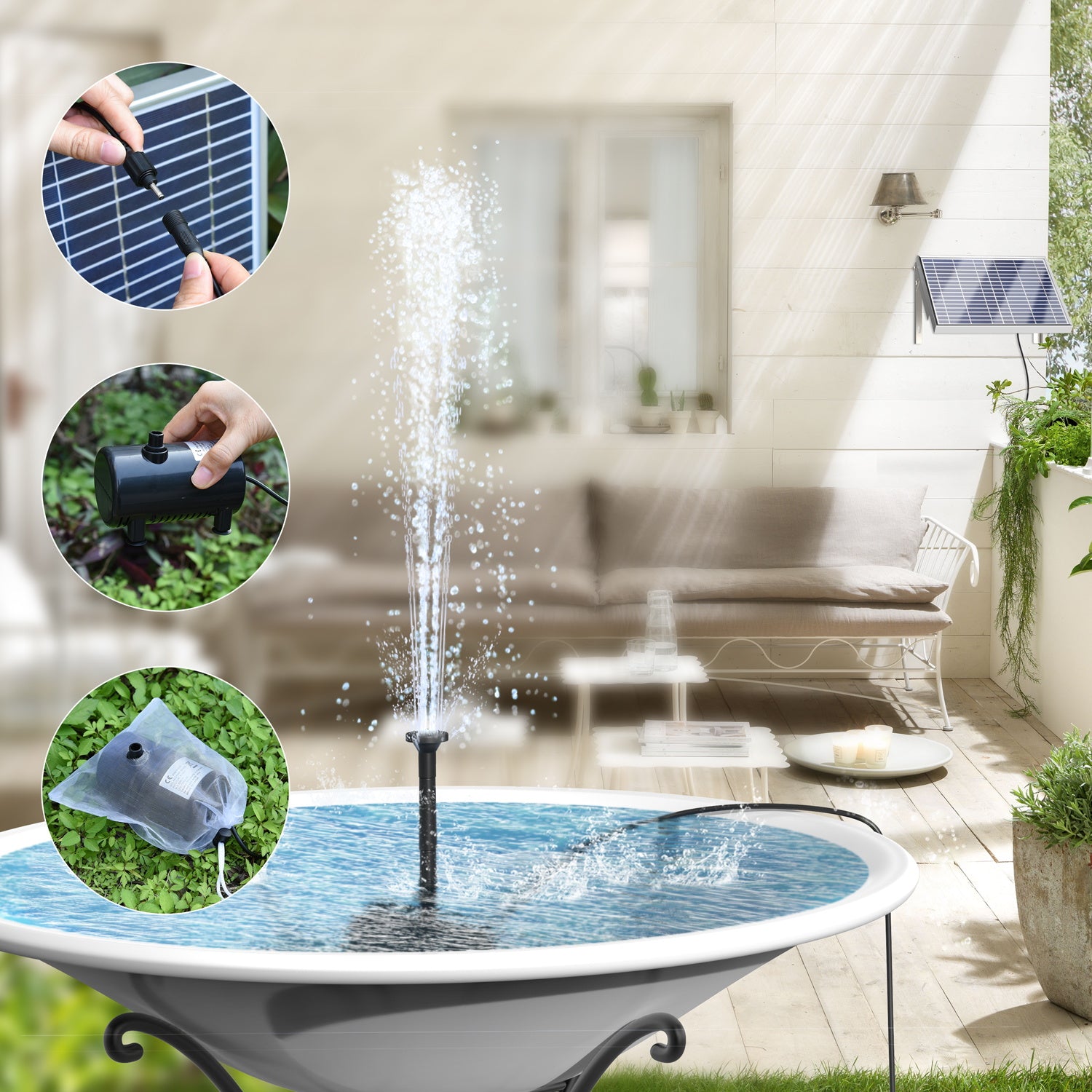

Filtr zatrzymuje liście, piasek i glony, lecz wymaga częstego płukania.
Zabrudzony wkład zwiększa opory przepływu, obniża wydajność i może powodować nierówną pracę wirnika. Panel należy ustawić w stronę słońca, z dala od cienia rzucanego przez rośliny, ogrodzenie lub budynek. Przy doborze zestawu trzeba przemyśleć moc modułu, lecz także straty na przewodzie, wysokość dyszy i intensywność oczekiwanego strumienia.
Jak panel zasila pompę i kształtuje obieg wody

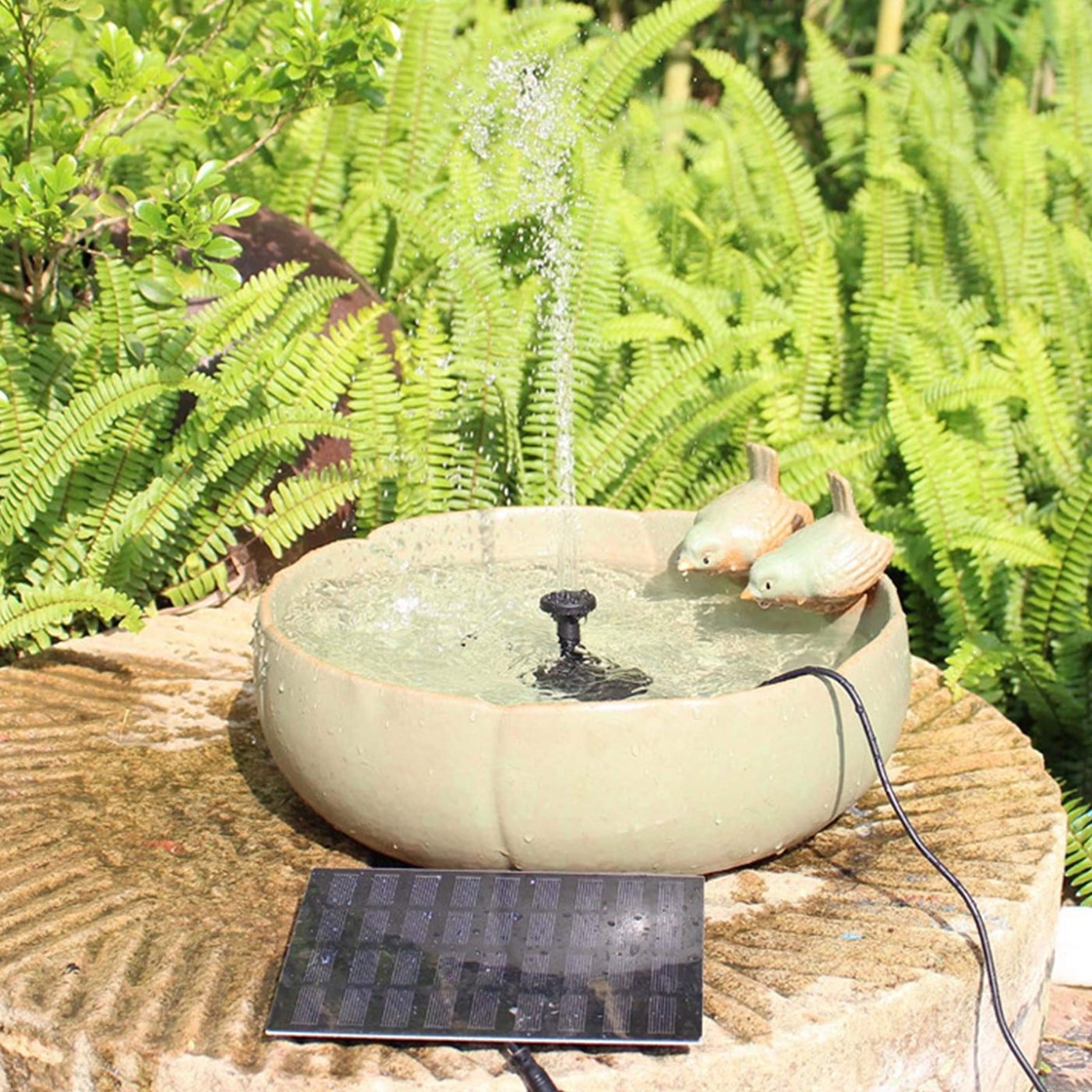

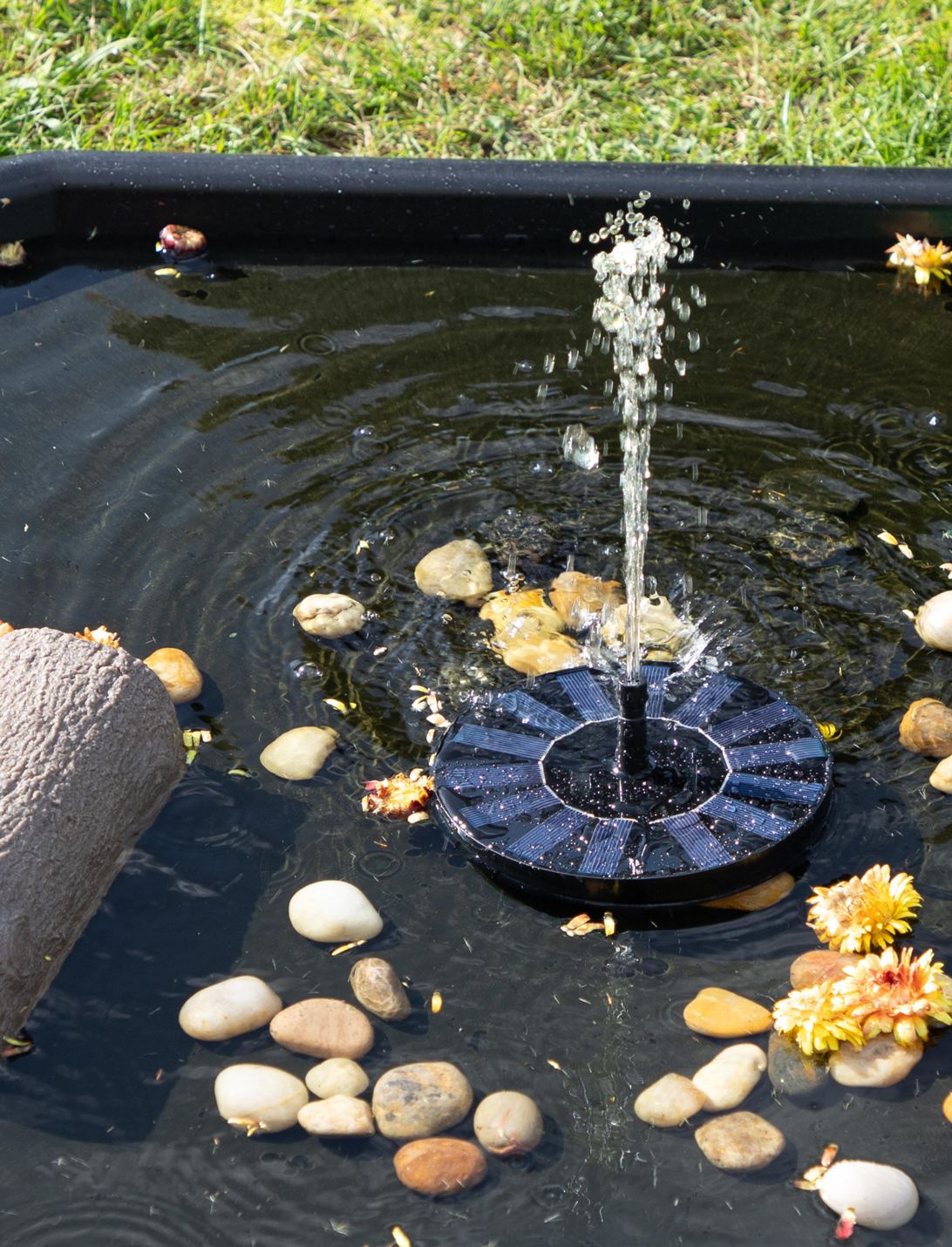

Panel fotowoltaiczny zamienia promieniowanie słoneczne na prąd stały, który trafia do pompy fontannowej albo do układu z akumulatorem. W prostych modelach pompa uruchamia się wtedy, gdy natężenie światła zapewnia odpowiednie napięcie i moc. Przy zachmurzonym niebie strumień słabnie, a po zasłonięciu panelu może całkowicie zaniknąć. Zestaw z akumulatorem stabilizuje pracę, ponieważ magazynuje energię i oddaje ją pompie także przy chwilowym spadku nasłonecznienia.
Pompa pobiera wodę ze zbiornika przez króciec ssawny, następnie tłoczy ją przewodem do dyszy. Woda wypływa ponad taflę, tworzy kaskadę lub strumień i grawitacyjnie wraca do misy.
Jest to obieg zamknięty, dlatego nie wymaga stałego podłączenia do instalacji wodnej. Wydajność fontanny zależy równocześnie od mocy pompy, wysokości podnoszenia, średnicy przewodu i ilości światła padającego na panel. Długi albo zagięty wąż zwiększa opory przepływu. Z tego powodu pompa powinna znajdować się możliwie blisko dyszy, a przewód należy prowadzić bez ostrych załamań. Filtr na wlocie zatrzymuje liście, piasek i glony, chroniąc wirnik przed zablokowaniem.
Jak dobrać moc pompy do wysokości strumienia?
Parametr „maksymalna wysokość podnoszenia” określa granicę, przy której pompa przestaje tłoczyć wodę, a nie wysokość uzyskiwanego strumienia w czasie normalnej pracy. Do fontanny ogrodowej należy przyjąć zapas, ponieważ realna wydajność spada po podłączeniu przewodu i dyszy. Pompa o zbyt dużej mocy może szybko opróżniać miskę, powodując pracę na sucho.
Jak połączyć panel, sterownik i obieg wody?
W wersji bez akumulatora panel łączy się z pompą przez zgodny przewód lub sterownik dopasowujący napięcie. Jeżeli pompa wymaga napięcia 12 V, panel nie powinien zasilać jej przypadkowym modułem o wyższym napięciu bez odpowiedniej elektroniki. Sterownik może regulować obroty, chronić układ przed przeciążeniem i odłączać pompę przy zbyt niskim poziomie energii.
W zestawie z akumulatorem panel podłącza się do regulatora ładowania, a regulator do akumulatora i pompy.
Bezpiecznik umieszcza się blisko akumulatora, jednak połączenia trzeba zabezpieczyć przed wilgocią. Przewody prowadzone przy zbiorniku powinny mieć izolację odporną na wodę i promieniowanie UV. Pompa musi być całkowicie zanurzona, jeśli producent przewidział chłodzenie wodą. Poziom wody kontroluje się często, ponieważ parowanie i rozchlapywanie mogą przerwać obieg oraz doprowadzić do uszkodzenia silnika. Dyszę ustawia się tak, aby strumień wracał do misy, a nie poza jej krawędź. Wydajność fontanny solarnej zależy od bilansu energii, oporów przepływu, jakości wody oraz dopasowania pompy do panelu fotowoltaicznego.
Nasłonecznienie i hydraulika jako ograniczenia wydajności fontanny solarnej

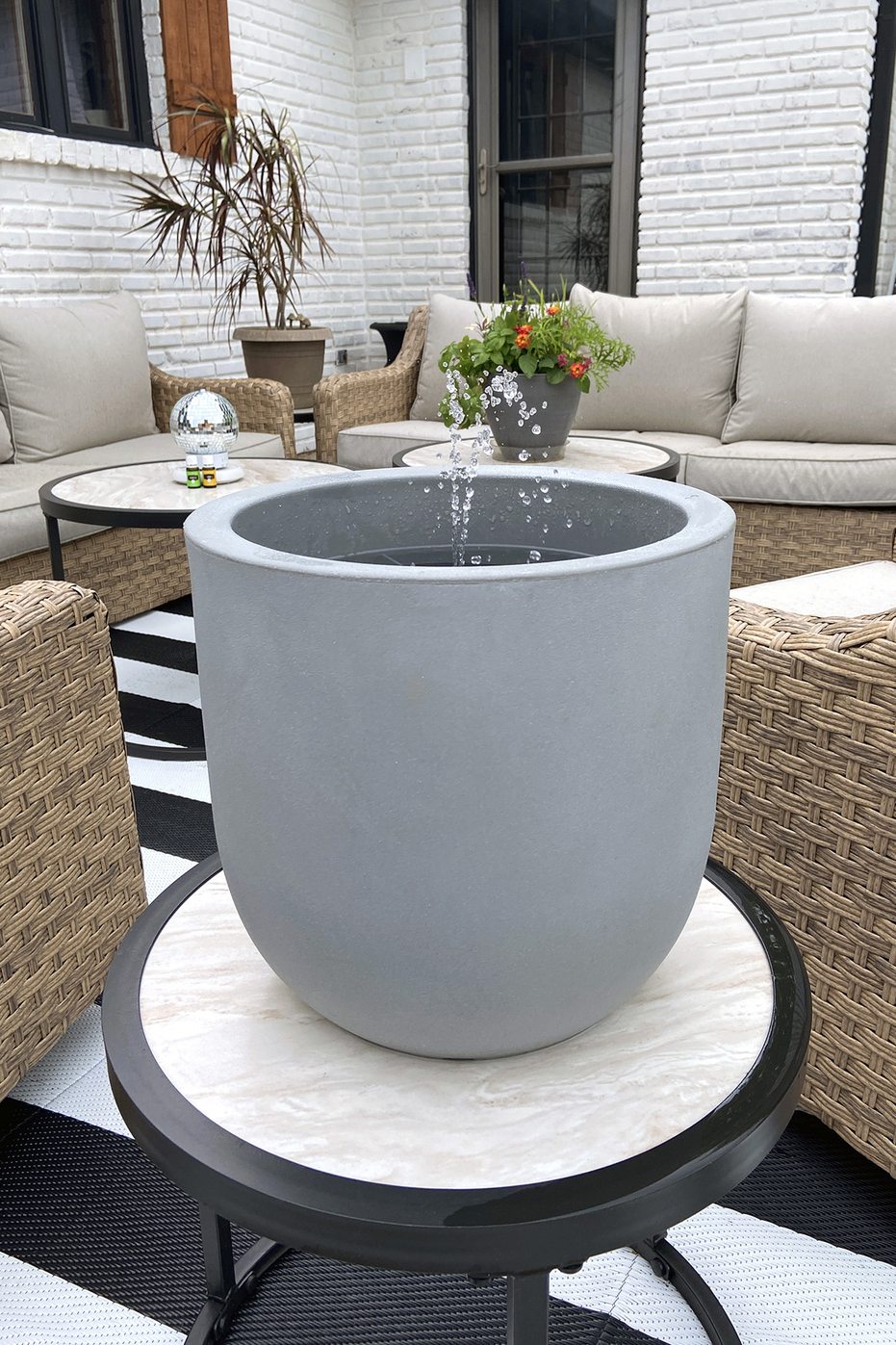

Najważniejszym ograniczeniem jest zmienna intensywność promieniowania. Zachmurzenie, cień rzucany przez drzewa, niska wysokość Słońca oraz zabrudzenie panelu zmniejszają prąd zasilający pompę. Nawet częściowe zacienienie może wyraźnie obniżyć jej obroty, szczególnie gdy zastosowano panel bez dobrego sterownika MPPT. Znaczenie ma także temperatura. Wysoka temperatura modułu fotowoltaicznego obniża jego napięcie, jednak mróz może pogorszyć pracę akumulatora, jeśli fontanna używa magazynu energii. Zbyt mała moc panelu powoduje przerywaną pracę, niski strumień albo całkowite zatrzymanie układu.
Na przepływ wpływają także parametry hydrauliczne:
- zbyt mała moc znamionowa pompy w stosunku do wysokości podnoszenia,
- zatkany filtr wlotowy lub wirnik pompy,
- osad mineralny ograniczający przekrój dyszy,
- zbyt długa albo wąska rurka tłoczna,
- nieszczelne połączenia przewodów wodnych,
- zbyt niski poziom wody powodujący zasysanie powietrza.
Wydajność pompy spada wraz ze wzrostem wysokości podnoszenia, dlatego poleca sięść podawana przez producenta przy zerowym ciśnieniu nie opisuje rzeczywistego strumienia w fontannie. Każde kolano, zwężenie i filtr zwiększają straty przepływu.
Nieprawidłowo dobrana dysza może także wymagać większego ciśnienia niż pompa jest w stanie wytworzyć. Jakość wody ogranicza wydajność przez rozwój glonów, nagromadzenie piasku i twardych osadów. Pompa pracująca na sucho szybko się przegrzewa, a zużyte łożyska zwiększają pobór prądu i hałas. W modelach z akumulatorem kolejnym czynnikiem jest spadek pojemności ogniwa, szczególnie po wielu cyklach ładowania.
Jak rozpoznać spadek wydajności fontanny solarnej?
Czy cień zawsze zatrzymuje fontannę?
Nie, lecz może obniżyć przepływ do poziomu niewystarczającego dla dyszy.
Dlaczego pompa działa, ale strumień jest słaby?
Najczęściej przyczyną są zabrudzenia, niski poziom wody albo zbyt duże opory przewodu.
Czy większy panel rozwiązuje problem?
Nie zawsze; pompa, przewody i dysza muszą być dopasowane do dostępnej mocy. Warstwa kurzu, pyłków, piasku, osadów mineralnych lub odchodów ptaków ogranicza ilość promieniowania docierającego do ogniw fotowoltaicznych. Panel wytwarza wtedy niższe napięcie i natężenie prądu, a pompa fontanny otrzymuje mniej energii. Skutkiem jest słabszy strumień, niższy słup wody albo całkowite zatrzymanie obiegu przy mniej wydajnych modelach.
Nawet cienka, nierównomierna warstwa zabrudzeń może wyraźnie zmniejszyć wydajność fontanny solarnej. Ogniwa połączone szeregowo reagują szczególnie niekorzystnie na zacienienie fragmentu panelu.
Zabrudzony punkt ogranicza pracę całego obwodu, podobnie jak częściowo zasłonięte ogniwo.
Jak zabrudzenie panelu fontanny solarnej ogranicza strumień wody?
Zabrudzenie panelu fontanny solarnej wpływa na przepływ przede wszystkim poprzez spadek mocy elektrycznej.
Pompa zanurzeniowa ma określone zapotrzebowanie na energię, a jej wydajność hydrauliczna zależy od prędkości obrotowej wirnika. Gdy moc z modułu fotowoltaicznego maleje, pompa tłoczy mniej wody w jednostce czasu. Strumień staje się niższy, węższy i mniej stabilny. Rodzaj osadu ma znaczenie. Luźny kurz można częściowo usunąć w czasie deszczu, jednak zaschnięte błoto, nalot wapienny oraz tłuste zabrudzenia tworzą wizualnie gęstą powłokę. Rozprasza ona światło i zmniejsza jego absorpcję przez powierzchnię ogniw.
Osad mineralny bywa szczególnie problematyczny w fontannach ustawionych w pobliżu twardej wody, ponieważ krople wysychające na panelu pozostawiają kryształy soli.

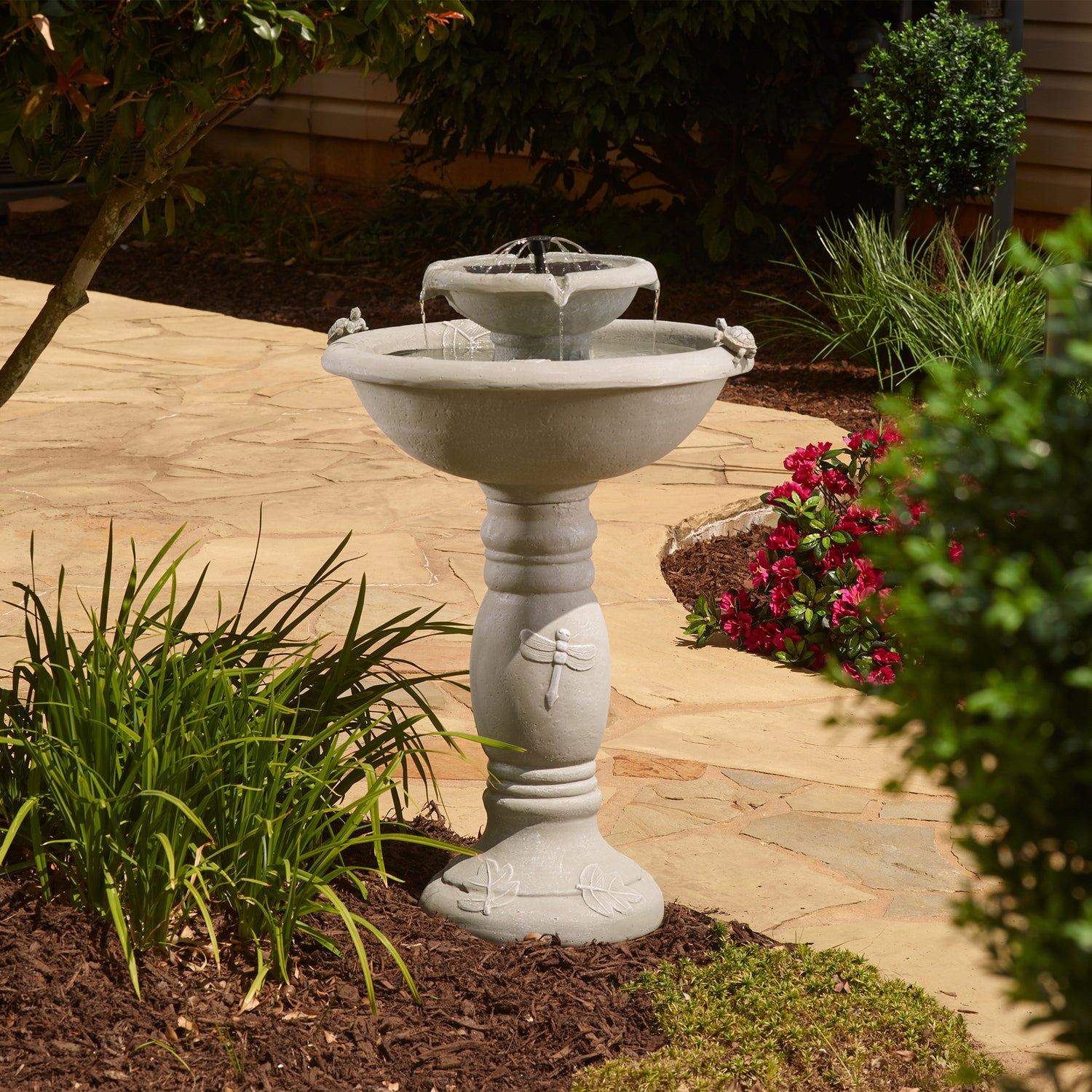

Nie każda redukcja strumienia wynika jednak wyłącznie z zabrudzenia. Wydajność może także obniżać zachmurzenie, niska wysokość słońca, niewłaściwy kąt ustawienia modułu, zabrudzony wirnik albo częściowo zatkany filtr pompy. Diagnostykę najlepiej rozpocząć od porównania pracy urządzenia przed południem i w pełnym nasłonecznieniu. Jeżeli panel jest wyraźnie matowy lub pokryty plamami, należy wyłączyć fontannę, przetrzeć powierzchnię miękką ściereczką i użyć czystej wody. Agresywne detergenty, szorstkie gąbki i skrobaki mogą uszkodzić powłokę ochronną, zwiększając późniejszą podatność na osadzanie brudu.
Regularna kontrola panelu oraz usuwanie osadów utrzymują stabilne napięcie zasilające i pozwalają pompie pracować z większym przepływem.
